В промышленной автоматике Украины устойчивость процессов напрямую связана с тем, как организован сбор и передача сигналов. Датчики, исполнительные механизмы и контроллеры требуют надежной шины обмена и корректного согласования уровней. Ошибки на этом участке приводят к дрейфу параметров, лишним простоям и росту себестоимости. Поэтому при модернизации уделяется внимание архитектуре сети, защите линий и метрологии канала измерения.

Назначение и устройство: блоки ввода-вывода для КИП

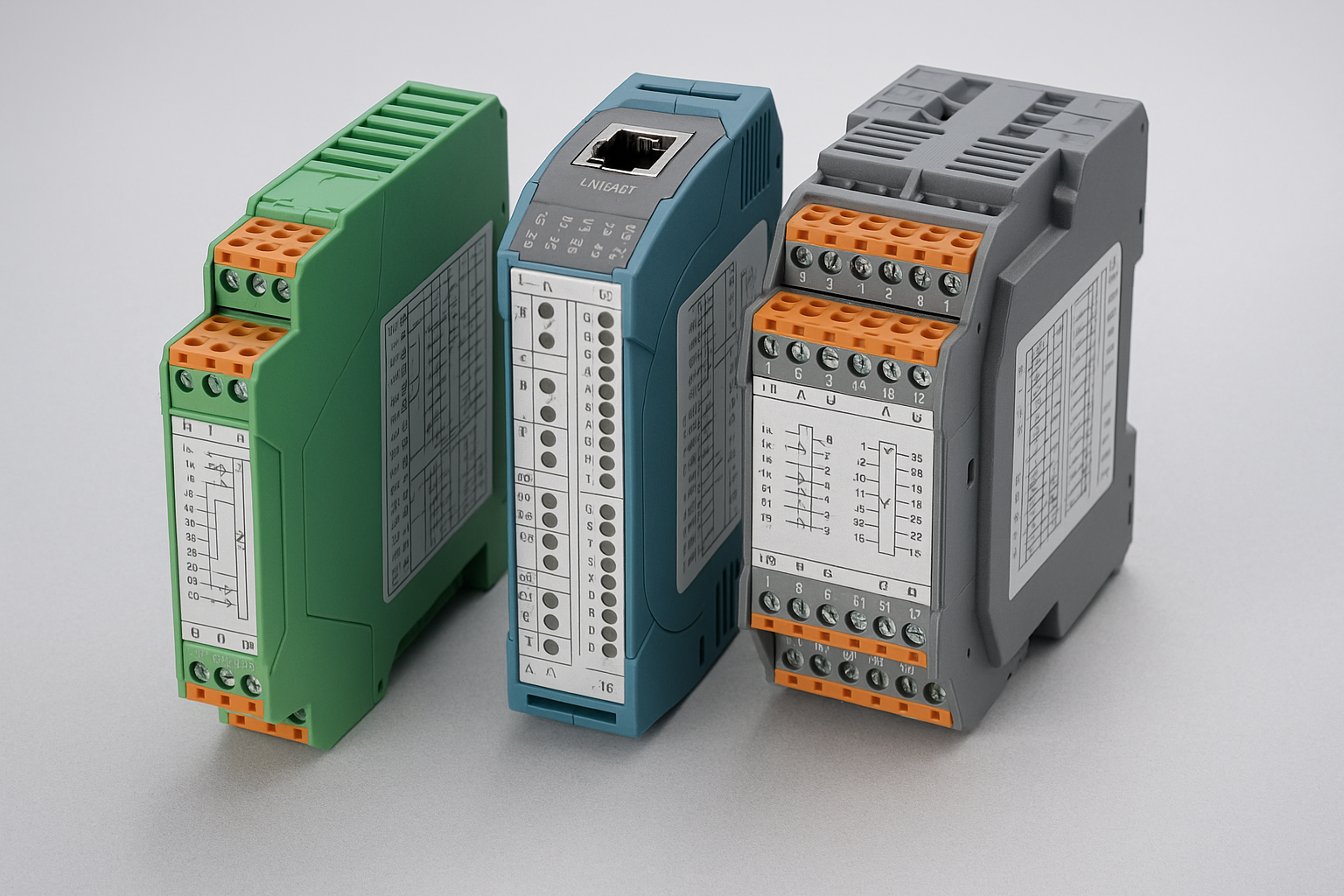

Мостом между полевыми приборами и логикой управления служит блок ввода вывода: он принимает аналоговые и дискретные сигналы, нормализует уровни, передает данные в ПЛК и возвращает управляющие команды на объект. В одном корпусе могут сочетаться разные типы каналов – токовые петли 4–20 мА, напряжение 0–10 В, термопары, термосопротивления, релейные и транзисторные выходы. Для распределенных систем важна гальваническая развязка и устойчивость к помехам, чтобы исключить каскадные отказы при наводках и грозовых импульсах. В уличных и цеховых шкафах востребовано промышленное исполнение с расширенным температурным диапазоном и герметичными вводами. При большом числе точек измерения используются как модульные решения на DIN-рейку, так и удаленные I/O по RS-485/Modbus или промышленному Ethernet.

Хорошая конфигурация минимизирует преобразования сигнала и лишние переходы между уровнями, сохраняя точность и динамику. Важна корректная трассировка земли и экранирование – так снижается шум и вероятность ложных срабатываний. Для ответственных каналов полезны индикация состояния, диагностика обрывов/коротких замыканий и журналирование событий, что ускоряет обслуживание.

Преимущества для производственных участков: блоки ввода-вывода как опора эффективности

Когда в проект закладывается блок ввода вывода, измерительные цепочки становятся предсказуемыми, а управление – стабильным даже на протяженных линиях и при сложных режимах работы.

  • Стабильность качества – повторяемые измерения и корректная фильтрация избавляют от дрейфа параметров и ложных тревог.
  • Меньше простоев – диагностика линий и каналов позволяет обнаруживать деградацию до отказа и планировать ремонт.
  • Безопасность – корректная обработка дискретных сигналов и межблокировок предотвращает опасные действия оборудования.
  • Экономия ресурсов – точное дозирование и регулирование снижают пересход сырья, энергии и реагентов.
  • Масштабируемость – наращивание каналов без переделки щитов и без остановки критичных узлов.

В результате повышается управляемость участка и упрощается анализ – данные сопоставимы между сменами, а причины отклонений прослеживаются до конкретного узла.

Как выбрать модуль ввода-вывода: ключевые критерии и совместимость

Короткое введение: при выборе учитывают, где будет работать блок ввода вывода, какие сигналы подключаются и как он интегрируется с ПЛК, SCADA и существующей кабельной инфраструктурой.

  • Среда и исполнение: температура, влажность, вибрации, степень защиты корпуса, антикоррозионные материалы, требования взрывозащиты.
  • Сигналы: 4–20 мА, 0–10 В, импульс/частота, термопары/RTD, типы дискретных входов/выходов, допустимая нагрузка.
  • Коммуникации: RS-485/Modbus, Ethernet-протоколы, адресное пространство, топология сети, длина и экранирование линий.
  • Электрика: питание (24/48 В DC или сетевое), гальваническая развязка, грозозащита и фильтрация помех, эквипотенциальное заземление.
  • Диагностика и сервис: индикация каналов, журналирование событий, удобство поверки и калибровки, возможность «горячей» замены.
  • Монтаж: форм-фактор для DIN-рейки, клеммные решения, маркировка, удобство доступа при обслуживании.

После оценки критериев полезно составить матрицу сигналов – что измеряется, с какой частотой и для каких алгоритмов – это ускорит конфигурацию без избыточных затрат и упростит масштабирование.

Характеристики и применение I/O-модулей: от датчика до диспетчеризации

Короткое введение: независимо от отрасли блок ввода вывода обеспечивает связность между полем и логикой, сохраняя точность и устойчивость даже при длинных трассах и нестабильной сети.

В энергетике и ЖКХ он собирает телеметрию насосных, теплопунктов и резервуаров, обрабатывает аварийные сигналы и управляет приводами. В пищевой и химической промышленности поддерживает контуры температуры, уровня, давления, расхода и дозирования, где важна линейность петли и воспроизводимость процесса. На агропредприятиях востребованы уличные шкафы с влагозащитой – мониторинг микроклимата, автоматический полив, контроль утечек. Для логистики и складов актуальны учет энергии, контроль доступа, мониторинг микроклимата и трассировка событий.

Эксплуатация сводится к регулярному осмотру клемм, проверке затяжки после температурных циклов, контролю заземления и состоянию индикации. При модернизации стоит предусмотреть сегментацию сети и резервирование ключевых узлов – это локализует сбои и ускоряет восстановление. Чтобы перейти к конфигурации, достаточно подготовить перечень сигналов, условия эксплуатации и требуемые протоколы обмена – по этим данным оперативно подбирается совместимое решение без переплат.
